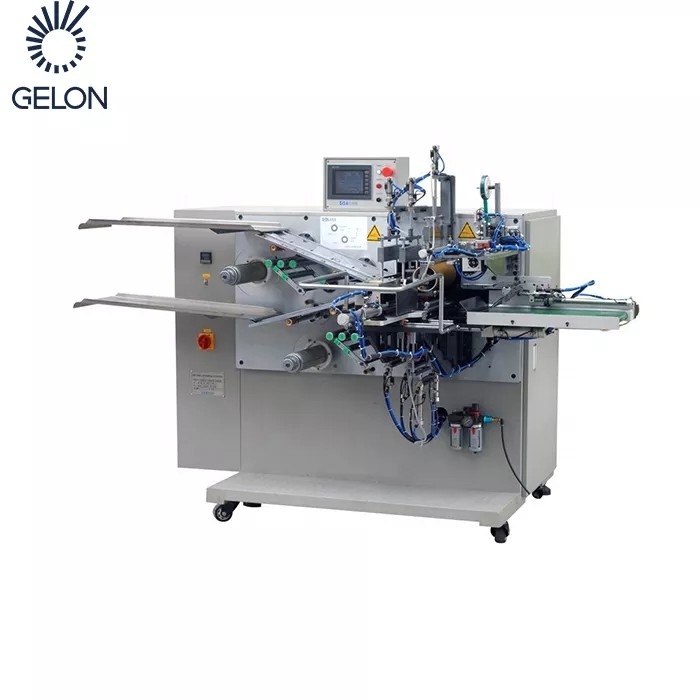

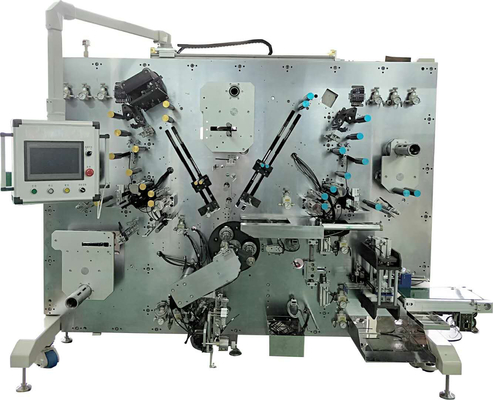

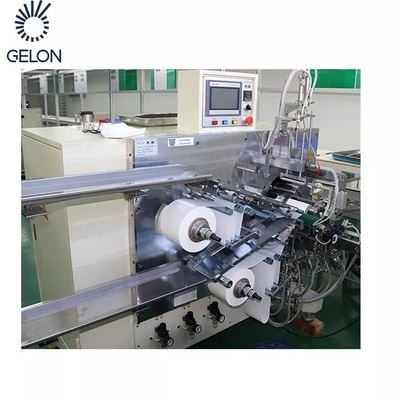

Машина замотки производственной линии батареи лития клетки цилиндра оборудования батареи Gelon автоматическая-Semiauto

I. Введение

Особенность:

1. Полное управление кулачка принято для вытягивая и нажимая иглы и обращать. Оборудование стабилизировано, с высокой эффективностью и низкой интенсивностью отказов.

2. Электрод принимает трехстороннее управление коррекции отступления: разматывать, процесс и пре-замотка для обеспечения качества продукции.

Оборудование обматывает положительные и отрицательные части электрода и диафрагмы элементов литий-ионного аккумулятора вокруг гальванических элементов после проходить через механизмы как удаление пыли, управление напряжения, качественный осмотр, измерение длины, путешествуя коррекция отступления, исключение статического электричества, etc; После завершения продукции клетки, теста короткого замыкания, неполноценной разрядки и передачи от конвейерной ленты.

II.Specifications

1. Обматывая метод:

Замотка положения A. 3 с 3 обматывая иглами.

Диаметр Ø 3,5 B. Иглы (или подгонянный (Ø 3,5 - Ø 8,0))

Диаметр C. Замотки: Φ 18 - Φ 23mm (применимое к 18650, 21700, etc.)

D. Нумеровать плат: 1-2 как для катода и анода, так и для всех плат

Длина E. Exposed Платы: 8-25mm

2. Обматываяточность

A. Выравнивание катода и анода: ± 0.3mm

B. Выравнивание между электродом и разделителем: ± 0.3mm

Примечание: катод и анод исправлены 3 раза соответственно (коррекция разматывать, отростчатая коррекция и коррекция пре-замотки)

C.Alignment 2 слоев разделителя: ± 0.5mm

емкость 3.Winding

1. Производственная мощность

Скорость продукции: ≥ 20 ppm внутри анод 1200mm длинный; (21700 клеток)

≥ 95% тарифа мобилизации урожая

тариф мобилизации = {скорость продукции общего объема производства/(время запуска - необходимое время вычета) × теоретическая оборудования} × 100%, необходимое время вычета: время простоя причиненное не причинами оборудования, как время на подготовку продукции для дозаправлять и соединения пояса.

2. ≥ 98% тарифа квалификации

Тариф квалификации = общее количество хороших продуктов/(общий объем производства - необходимый вычет) × 100% (за исключением плохих материалов)

Необходимо вычесть количество неполноценных продуктов причиненных не факторами оборудования, как плохое соединение ленты, из допуска длины фольги, неполноценных отсутствующих плат, etc.

Напряжение катода и анода: 20N регулируемое (settable)

Напряжение диафрагмы: 10N регулируемое (settable)

IV. установка и поручать оборудования

1. Электропитание: ± 10% 50Hz одиночной фазы AC220V

2. Подача воздуха: 0.5-0.7mpa (когда подача воздуха 0.5MPa,

необходимая подача 300NL/минута)

3. Окружающая среда пользы (согласно JISB3502)

Температура A.Working: 0-55 ℃

B. В суша комнате, должно быть никакие коррозионный газ или горючая окружающая среда, и никакая жесткая окружающая среда пыли

4. Размер: 2850 x 2050 x 1800mm (подгонянный)

5. Цвет: серебряный (подгонянный)

6. Вес: О 3000kg (≤ 750KG/m2).

7. Сила: 12KW

8.Noise: ≤ 75db (исключая вентилятора всасывания пыли)

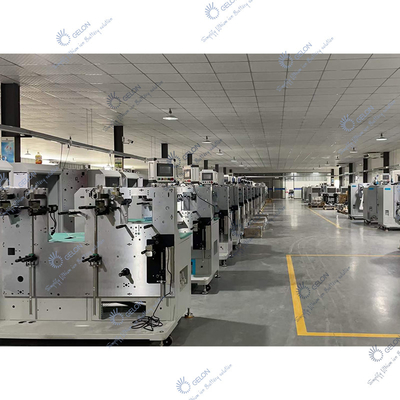

Полноавтоматическая линия продукции оборудование автомобильного аккумулятора завода батареи иона продукции Line/Li батареи электротранспорта интегрирует изготовитель материалов Китая верхний, Gelon может поставить полный набор решения сырья для литий-ионного аккумулятора. Наши preponderant продукты LFP, ЖМО, LCO, NMC, NCA; LTO, MCMB, естественный графит, разделитель, Electrolyte& другие аксессуары (SBR CMC NMPPVDF, Маленький глоток-Li, платы Al&Ni, и бирки блоков батарей., etc) для новых литий-ионных аккумуляторов силы.
Основанный на наших обширных опытах batteryproduction и factrories оборудований батареи, мы можем конструировать и предложить полностью готовое решение для клиента, и дизайн проекта батареи иона indertakelithium, construction&training.
По настоящее время, группа Gelon успешно поставляла изготовители батареи автоматических оборудований formany известные, как TESLA, LG, SONY, ATL ......; также успешно предложил полностью готовые проекты в Боливии, Аргентине, Великобритании, России, Турции, Таиланде, Индонезии, индейце, Южной Африке….
