Подробная информация о продукте:
|
| Название продукта: | цилиндрическое технологическое оборудование батареи 18650 21700 | Плата анода: | 3~5mm w, 20~70mm l |
|---|---|---|---|
| Лента анода: | 6~20 mm w, 10~80mm l | Питание катода: | 10~80mm w, 200~800mm l |
| Плата катода: | 3~5mm w, 20~70mm l | Лента катода: | 6~20 mm w, 10~80mm l |
| Материальный OD: | 200~400 mm | Питание анода: | 10~80 mm w, 200~800mm l |

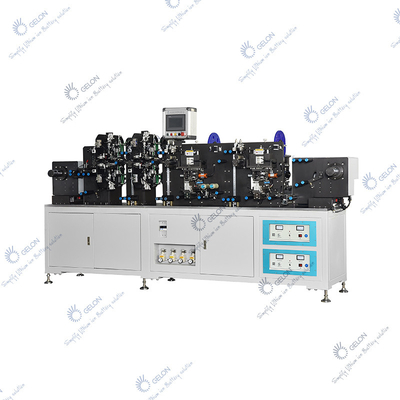

Технологическое оборудование батареи 21700 сварочного аппарата 18650 листа электрода литий-ионного аккумулятора обматывая цилиндрическое
I.Introduction
Это оборудование особенное производственное оборудование для делать цилиндрический электрод батареи. Весь производственный процесс полноавтоматическое оборудование которое висит материал крена электрода на обматывая вале, автоматически отправляет платы, сваривает платы, ленту затиров защитную, и автоматически режет законченный электрод в части, и после этого входит в полуавтоматный обматывать или автоматическая обматывая машину.
II.Specifications
A.Material
Питаясь материал:
| Деталь |
Ширина mm |
Длина/блок mm |
Материальный OD mm |
Материальный ID
|
| Анод | 10~80 | 200~800 | Φ300 | 3 ″ |
| Плата анода | 3~5 | 20~70 | φ400 | 80mm |
| Лента анода | 6-20 | 10~80 | φ200 | 3 ″ |
| Катод | 10~80 | 200~800 | Φ300 | 3 ″ |
| Плата катода | 3~5 | 20~70 | φ400 | 80mm |
| Лента катода | 6-20 | 10~80 | φ200 | 3 ″ |
Точность размера/клеить B.Tab:
B.1. Точность длины платы: ± 0.3mm,
Плата в точности направления электрода: ±0.5mm
Анод нашивает отжимать положение: 7*10mm
B.2 . Длина ленты и точность положения: ± 0.5mm, подвергли действию плата, который
6~30mm
Структура III.Equipment:
a. Крен электрода разматывать, цилиндр вверх и вниз сползая напряжения разматывать контроля, автоматического регулирования скорости разматывать;
d. Прибор ультразвуковой сваривать платы Al, платы Ni или платы Cu имеет функцию обнаруживать ли утечка фольги на нижней поверхности электрода перед сваривать, для предотвращения сварить к покрытой области от влияния сваривая влияния;
e. Прибор осмотра сварки послесварочной платы пропуская;
f. Прибор тракции зафиксированной длины, прибор коррекции отступления буфера
g.Glue вставляя механизм, с прибором коррекции отступления. Одна группа в составе электроды катода и анода наклеена совместно (2 слоя прилипателя). Положение механизма разматывать ленты регулируемо, и оно удобно и быстро для замены ленты;
h. Перематывать механизм режим вырезывания дефолта машины. Если замотка необходима, то будет приказано отдельно.
Описание структуры всей машины:
①Рамка сварена от стальных профилей и проходила старея обработку. Wallboard сделан из высококачественных стальных пластин и смолот на обеих сторонах. Он имеет высокую плоскостность и хорошую структурную ригидность для обеспечения точности деятельности;
②Ролик проводника: поверхность алюминиевого сплава подлежит супер трудная обработка оксидации, которая имеет высокую поверхностную твердость и не легка для того чтобы нести;
③Оборудование и проводка разделены в функциональные блоки, сильное и слабое течение отделено, и обеспечены перегрузка короткого замыкания, утечка и другие функции защиты;
④Вся машина соответствует эргономике, план интерфейса экрана касания разумен, параметры регулируемы, и состояние деятельности можно динамически показать. В случае отказа, его можно динамически показать и дать подсказки информации на экране касания, и имеет функцию точный считать продукции;
⑤Оборудованный со светоэлектрической функцией сигнала тревоги;
⑥Оборудование имеет эффективные объекты предохранения от безопасности как защитный чехол и аварийная остановка.
VI. установка и поручать оборудования
a. Воздушное давление: 0.5-0.7mpa, воздушные потоки: 100L/минута
b. Электропитание: сила 220V 50Hz: 4.0kw
c. Работая температура: - ° 20 | + ° 45
d. Относительная влажность: ≥50%
e. Цвет: Серый цвет (или определенный клиентом)
f. Общий размер: 1800 * 1200 * 1700mm
g. Вес: около 1,6 тонны
Параметры V. Техническ
1 группа для одина другого, длина электрода: 400mm)
b. Обматывая выравнивание: ± 0.5mm; Точность положения вырезывания: ± 0.5mm
c. Тариф мобилизации оборудования: ≥ 95% (исключая причины входящего
материалы); rate≥ 98% квалификации
d. И катод и анод оборудованы со сварочными аппаратами Kepu,
и размер сваривая области подгонян.
VI. требования для сырья:
Электрод:
Плата
1. Разрезать допуск ширины: ± 0.1mm
2. ошибка S-формы чем 0.2mm/500mm.
Лента
Разрезать допуск ширины: ± 0.2mm
