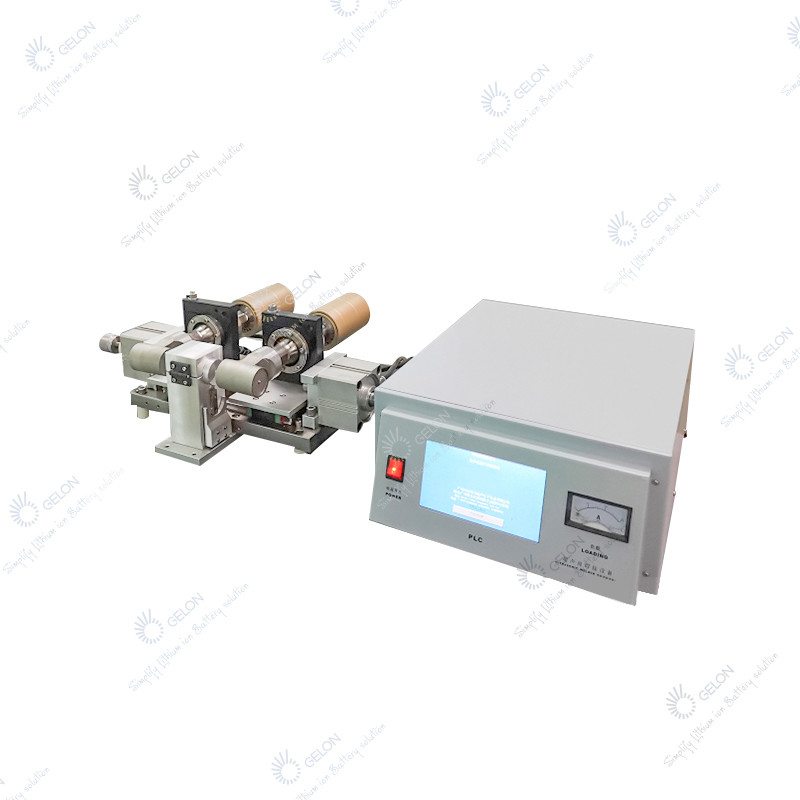

4680 32700 Таблесс производства батарей замешивают машину с плоской головкой

Эта машина подходит для цилиндрического желейного рулета с несколькими выступами.

• Ультразвуковой желейный рулет с плоским катодом
• Ультразвуковой рулон желе с плоским анодом
• Высокая эффективность, низкое внутреннее сопротивление — идеальный выбор для аккумуляторов большой емкости.

Генератор:

• Схема использует передовую международную полномостовую схему регулятора напряжения и оптимизирована для достижения постоянного выходного напряжения.
• Автоматическое отслеживание частоты, без ручной настройки
• Колебания напряжения могут работать в диапазоне: период колебаний 150-260 В не влияет на выходную мощность и рабочую частоту.
• Он достиг международного технического уровня аналогичных продуктов.

Смесительная система ультразвукового преобразователя:

• Точность и стабильность механизмов.
• Фиксированная установка фланца

Расширенная система анализа ANSYS:

• Ультразвуковая система обмена энергией для замешивания металла, усилители, форма для замешивания верхнего полюса строго выполняются с помощью международно признанного программного обеспечения конечных элементов ANSYS для точного проектирования и анализа.
• Этот метод испытаний может достичь уровня передовых зарубежных аналогов в конструкции ультразвуковой пресс-формы,

Ультразвуковые верхние и нижние полюса (замес плоской головки)

• Строго отобранная импортная специальная сталь для штампов, износостойкость, высокая термостойкость, хорошая ударная вязкость, высокая механическая жесткость, небольшая деформация после термообработки, поэтому постоянство выходной частоты ультразвука является высоким.
• Амплитуда механического высокочастотного смещения большая, сильная и стабильная.
• Ведущая международная профессиональная технология термообработки

Эффект выравнивания:

• Поверхность после замешивания гладкая, подходит для лазерного замешивания после процесса.

Состав оборудования

(1)Машина для замешивания в основном состоит из ультразвукового генератора, преобразователя, верхней и нижней акустической опоры и т. д.

(2) Режим схемы представляет собой полномостовую мощную акустическую опору, которая должна иметь стабильную производительность и сильный выход.

(3) Верхний и нижний акустические столбы изготовлены из новых сплавов с хорошей износостойкостью.

(1) Для питания оборудования требуется источник питания: однофазный 220 В переменного тока ± 10%.

(2) Источник воздуха: давление 0,4~1 МПа, влажность менее 48%, температура не выше 45℃

(1) Катод:

Ал 0,015-0,020мм.

(2)Анод:

Медная фольга 0,009-0,012мм.

Анод Катод

(Просто для справки)

Плоская головка

• Время сглаживания: 0,2-1 с (в этой программе можно регулировать от 0 до 60 с)
• Давление сплющивания: 0,1 МПа～1 МПа, регулируемое.

• Импортные специальные стальные материалы
• Ультразвуковое замешивание соответствует основному стандарту ультразвуковой акустики.

• Ручное управление с инструментальной платформой

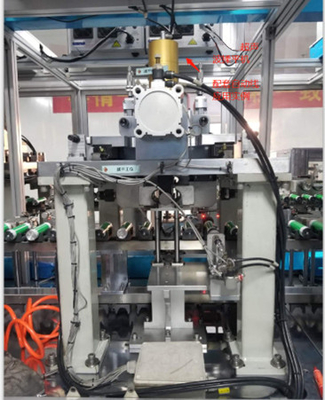

• . Автоматическая линия оснащена только ультразвуковой системой обмена энергией и ультразвуковым генератором, а инструменты разработаны производителем всей линии в соответствии с направлением и удобством всей линии.

• Разность частот между преобразователями≤400Гц.
• Разница импедансов между преобразователями≤4Ω.
• Разница емкостей между преобразователями ≥30 МОм.

• Входная максимальная мощность: 4000 ВА (регулируемая)
• Ультразвуковая частота: 20 кГц. (автоматическое отслеживание)
• Постоянная амплитуда, постоянное давление, постоянный ток (регулируемый)
• Режим выравнивания: временной режим (управление логотипом программы Siemens).

• Ручной мотор управляется сигналом ножного переключателя
• Вспомогательная производственная линия для управления сигналом линии ввода-вывода

• Замес плоских
• Квалифицированная скорость замешивания: 99,9%.Разовая проходимость составляет 99,9%.Пользователь должен обеспечить соответствие продуктов, процессов и материалов, оператор должен пройти профессиональное обучение у поставщика, а заказчик должен еженедельно обслуживать оборудование.
• С точки зрения технологии эффект замешивания должен соответствовать требованиям производителя и обеспечивать производственную мощность как основной показатель.
• Оператор должен проводить калибровку этого ультразвукового замешивания каждый день, чтобы убедиться, что отдел качества может одобрить массовое производство.
• Отказ ультразвуковой месильной головки и производство в условиях вязкого материала не относятся к сфере этого отказа.

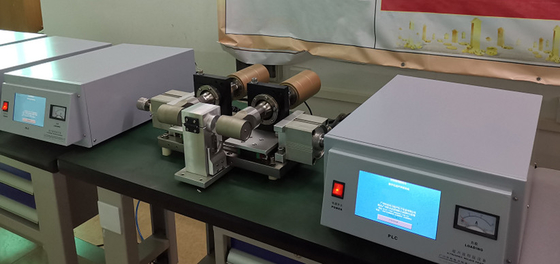

• Общая конструкция: ультразвуковой генератор, система ультразвуковых преобразователей, ультразвуковые верхние и нижние акустические опоры, пневматические компоненты, рама, верстак и т. д. (ручной двигатель с верстаком, без верстака с производственной линией)
• Расчетный срок службы оборудования 10 лет.Срок службы 10 лет Пользователь должен убедиться, что продукты, процессы и материалы соответствуют требованиям, что операторы прошли профессиональную подготовку у поставщика, и что заказчик регулярно еженедельно обслуживает оборудование.

Машинный блок

1, устройство для удаления пыли (с устройством для удаления пыли);

2. Аккумулятор должен иметь позиционирование с торца;

3, приспособление, контактирующее с батареей, неметаллическое;

4, зажим быстрый и надежный (без осевого перемещения);

5, есть только один набор ультразвуковых устройств (только замешивание положительного электрода)

• граммразмер генератора(лхШхВ):

Электрический ящик 3880: 520 мм, 480 мм, 390 мм;

• Размер месильной головки (верхняя сторона: ДхШхВ):

420 мм х 295 мм х 473 мммм
