Подробная информация о продукте:
|
| Степень вакуума: | -0.098Mpa | Структура: | Одиночный тип руки |
|---|---|---|---|
| Скорость вращения r/min: | 0~51r/min | Медленный вал: | 2 вала с типом шевелилкой извива |
| Быстрый вал: | Двойной быстрый вал с 2 диском рассеивания наборов Φ50 | Поднимаясь высота: | 210mm |
| Электричество: | AC: 3phase*380V、 50Hz; | Размер: | L1350*W800*H1550 (mm) |
| Вес: | О 570kg | Поднимаясь режим: | Подниматься сосуда ведущего бруса вкладыша с механическим приводом |

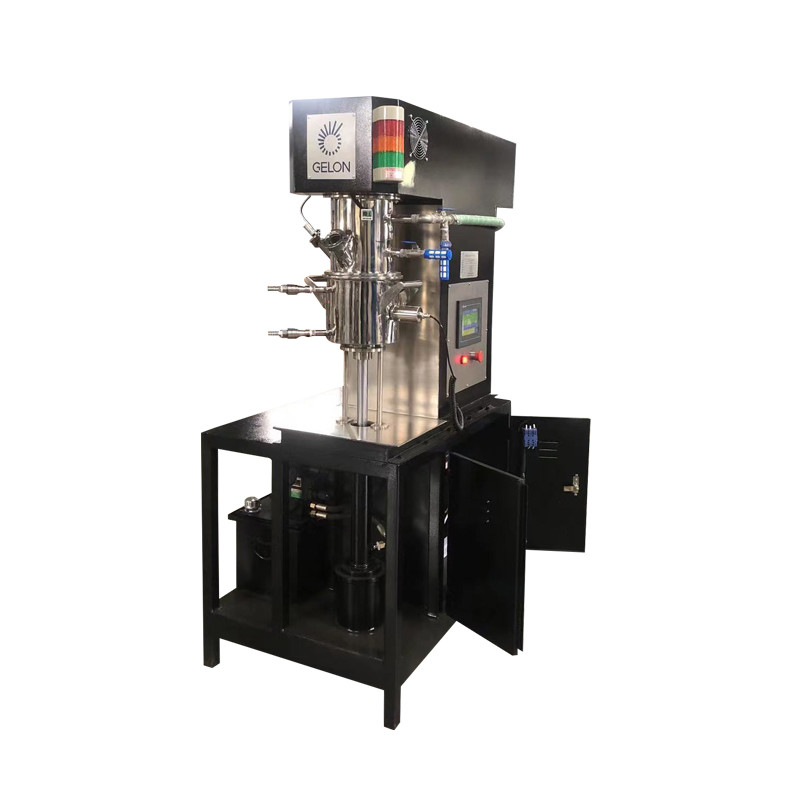

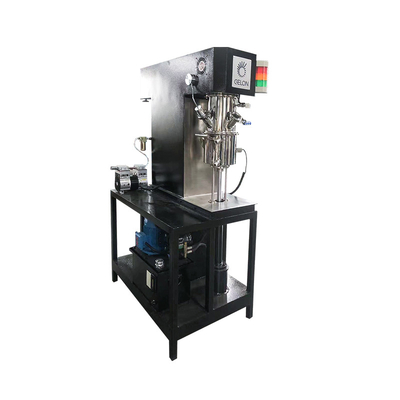

СМЕСИТЕЛЬ ДВОЙНИКА GN-PM-5L ПЛАНЕТАРНЫЙ
1.Summary:
Наш двойной планетарный смеситель дисперсионной способности совмещал теории традиционного двойного планетарного смесителя и высокоскоростной рассеивая смеситель, создать новую, высоко-эффективную машину, в настоящее время он широко использован в новых полях энергии.
Согласно характеру клеток силы Лити-иона и емкости электроники, мы развили новое усиленное машинное оборудование приложенное к сухому процессу порошка для делать силой лития positive&negative slurry электрода, основанному на традиционных планетарных смесителях и смесителях дисперсионной способности, с высокими скоростями вращения и более большим вращающим моментом. Во время дизайна, наша компания полно рассматривала факторы как вращательная скорость шевелилок, смешивая сила, линейная скорость рассеивания, высоковязкое сопротивление slurry уменьшенное разумной формой шевелилки извива, и распределение внутренности интенсивности завихрения сосуда для создания более эффективного и более стабилизированного двойного планетарного смесителя силы и усиленных шевелилок извива может общаться с высоковязким slurry батареи. Характеры шевелилки для смесителя силы что - революция и вращение шевелилки извива по часовой стрелке - между тем вращение для высокоскоростной рассеивать anticlockwise, скорость которого регулируема для того чтобы сделать материалы двинуть осложненно под резать, замешивать и рассеивать, эффектно исключают все мертвый пункт и взбираясь явления во время смешивать. 3 набора механических уплотнений, соединенного вместе с нежностью и безмолвием герметизируя для того чтобы убеждаться надежное представление уплотнения. На контроле температуры материалов, оно использовал с рамкой уникального термоскопа технологи-планетарными и штангой термоскопа для революции. Датчики измерения температуры Pt100 имеют непосредственный контакт с материалом, значительно увеличивая точность измерения температуры, ответ гораздо быстрее, ошибка уменьшены к только ±0.2℃.
Машина состоится из основания, поперечной балки, чистосердечного столбца, крышки запечатывания, сосуда, системы передачи и электронной системы управления.
2. основная техническая конфигурация
| Нет. | Имя | Модель и спецификация | Место происхождения |
| 1 | Decelerator | BLD11-23-1.5kW-4P | Jianglang |
| 2 | Мотор | Низкоскоростное 1.5Kw-4P, 1 блок; Высокоскоростное 1.5Kw-2P, 1 блок | WANNAN |
| 3 | Коробка передач turbo легирующего металла Alluminum | NMRV040-F1-15 (4P-0.25KW) (с мотором) | LITIAN |
| 4 | Инвертор частоты | блок 1.5Kw×1; блок 1.5Kw×1 | Danfoss-ДАНИЯ |
| 5 | Термопара | Pt100 (измерение температуры высокой точности) | HTC |
| 6 | Подшипник | Согласно чертежу | СИГАРЕТА |
| 7 | Каркасное уплотнение масла | Уплотнение масла фтора резиновое каркасное | NOK |
| 8 | Электрический компонент | Компоненты низшего напряжения электрические | Сименс |
| 9 | Клапан | Согласно чертежу | Ennis |
| 10 | Механическое уплотнение | Запечатывание 2 наборов механическое | Япония |
| 11 | Шестерня |
Твердеть обработку для поверхности шестерни, точная земля финиш, с передачей винтовой зубчатой передачи |
Sanlong |
| 12 | Тавот смазки | Тавот подшипника для быстро вращающегося вала особенный 400 градусов | «Самый лучший» бренд |
технический параметр 3.Main
| 1 | Степень вакуума | -0.098MPa |
| 2 | Структура | Одиночный тип руки |
| 3 | Скорость вращения r/min |
Революция: 0~51r/min, вращение: 0~102r/min (Частот-преобразовывая 0~50Hz); Быстрый ход: 0~8800r/min (Частот-преобразовывая 0~70Hz); |
| 4 | Медленный вал | 2 вала с типом шевелилкой извива; |
| 5 | Быстрый вал | Двойной быстрый вал с 2 диском рассеивания наборов Φ50 |
| 6 | Поднимаясь режим | Подниматься сосуда ведущего бруса вкладыша с механическим приводом |
| 7 | Поднимаясь высота | 210mm |
| 8 | Положение сосуда | 4 части плиты положения формы кривой на спереди и сзади для приспособления, с выпуклой структурой края, убеждаться центральное положение |
| 9 | Шум | Измеренный вне 1M из оборудования, шум ≤80dB |
| 10 | Режим измерения температуры | Голова температуры испытывая касается материалу, 1/3 далеко далеко от дна сосуда, движение revotion, прибор переноса внутренних наборов электрический |
| 11 | Электричество | AC: 3phase*380V, 50Hz; |
| 12 | Размер | L1350W800H1550 (mm); |
| 13 | Вес | Abt 570kg |
4.Vessel
Внутренняя и наружная поверхность будет отполирована ярко с автоматическим полировщиком позже
обрабатываемый сосуд. Тело и дно сосуда оборудованы с каналами круга водяного охлаждения. Направляющий лист тела сосуда соответствует стене куртки плавно позже
обрабатывайте обработку на токарном станке. Дно сосуда имеет предкрылки куртки и проводника жидкие. Вход водяного охлаждения и выход DN25 с быстр-соединителем 2sets, набором шарикового клапана 1 выхода DN50, телом бочонка с 1 набором, наборами руки замка 2.
, Структура сосуда
| 1 | Размер (внутренний диаметр внутренней высотой) | Φ250×160mm |
| 2 | Проектная мощность (l) | 7.85L |
| 3 | Давление дизайна (MPa) | внутренность сосуда -0.098Mpa, куртки 0.4Mpa; |
| 4 | Температура дизайна (°C) | -10~200; |
| 5 | Главный материал | нержавеющая сталь 304; |
| 6 | Толщина раковины (mm) | Внутреннее shellδ4mm (толщина после подвергать механической обработке), Jacketδ3mm натурного измерения; |
| 7 | Температура регулируя режим | Размер сопла рубашки охлаждения, входа и выхода воды: DN15; |
| 8 | Режим разрядки | Шариковый клапан DN20 |
| 9 | Двигая режим | Снесенный вручную |
| 10 | Qty | ПК 1 |
B, сосуд вверх и вниз
| 1 | Сила подъема сосуда: 0.25w |
| 2 | Поднимаясь проводник ведущий брус вкладыша: 2 ПК, 20x400 с двойным слайдером. |
C, положение тела сосуда зафиксировал
| 1 | Кронштейн подъема сосуда имеет 4 приспособления положения, зафиксированного после получать в место. |
сопло 5.Vessel
| s/n | Использование | Спецификации. | QTY | ПРИМЕЧАНИЯ |
| 1 | Сопло завалки порошка | DN60 | 1 | Порт завалки DN60 |
| 2 | Стекло видимости | DN50 | 2 | Стекло видимости СИД |
| 3 | Вакуум | DN10 | 1 | Быстрый открытый тип |
| 4 | Вентиляция | DN10 | 1 | Быстрый открытый тип |
| 5 | Метр вакуума | M14×1.5 | 1 | Метр вакуума |
материал 6.Main
| s/n | Имя | Материал | s/n | Имя | Материал | |
| 1 | Верхний бочонок | 304 | 4 | Смешивая вал, рассеивая вал | 321 | |
| 2 | Вниз с бочонка | 304 | 5 | Смешивая лезвие, рассеивая лезвие | 316 | |
| 3 | Куртка | 304 | 6 | рамка, подвал | Q235 |
вал 7.Mixing и лезвие
| 1 | Шевелилка рамки извива: 2 набор, скорость вращения: 0-102rpm, шевелилка будет выковано для того чтобы сформировать все одно, 4 вала соединяясь, CNC после полировать для того чтобы отразить Ra0.025; |
| 2 | Рассеивать вал: 2set, скорость вращения: 0-8800rpm, носить немецкий: СИГАРЕТА, принимая уплотнение головоломки, 2 ПК дисков Φ50 на каждом вале, линейной скорости: 0-23m/s; |
| 3 | вал и шевелилка: поверхность отполирована, диски обработка сбалансированная набором как G6.3.Distance между шевелилкой и дном бочонка 2-3mm, расстояние между шевелилкой и стеной сосуда 2-3mm, расстояние между 2 шевелилками 2-3mm; |
| 4 | уплотнение вала: структура механического уплотнения |
| 5 | Планетарный шкаф: принимающ передачу винтовой зубчатой передачи, пояс synchrony сделан из ворот бренда США. |
|
Примечание: 1, установило особенный цилиндр масла замка безопасности, предотвращает сосуд от падать для поддержания вакуума; 2, установили весь подвал как разбирать, легкий для того чтобы отремонтировать и заменить пояс synchrony |
|
система 8.Vacuum (автоматически)
| 1 | метр дисплея, шариковый клапан; |
| 2 | уплотнение вала механическое: легирующий металл |
| 3 | Вверх и вниз сосуда уплотнение EPDM, статическое положение уплотнение формы EPDM o, степень вакуума может достигнуть -0.098MPa (без вакуумного насоса); |
9. Электрические компоненты
| S/N |

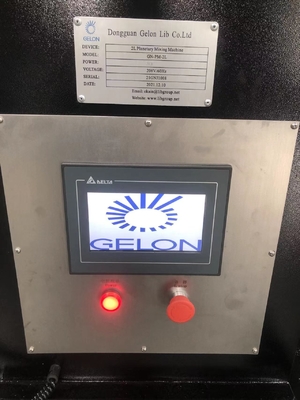

Электрический шкаф 1pcs: l одно установленный быстрый ход рассеивая идущий контроль (включая начало/стоп, скорость вверх по спаду); l одно набор рассеивать система скорости испытывая, метр скорости; l одно система управления установленного ofrevolution смешивая (включая начало/стоп, скорость вверх по спаду); l одно набор системы теста скорости революции, одного метра скорости; l одно набор системы температуры испытывая; l калькулятор времени выполнения, кнопка на время, действительных/unvalid ПК 1 в каждое l одно набор кнопки управлением вакуумного насоса (включая начало/стоп); l одно набор кнопки света пятна (включая начало/стоп) l аварийная кнопка, ПК 1; индикаторная лампа силы, 1 ПК, ПК недостатка 1 |
| Примечание |
1, идущий участок электрического напряжения тока 380V/50Hz/3, напряжение тока 24VDC контроля электрическое; 2, соединитель, переключатель воздуха, выключатель etc Seimens; 3, среднее реле: Япония IDEC; 4, низкоскоростной мотор, высокоскоростной мотор начало VFD; 5, все компоненты прибора как: мотор, индуктор, клапан соленоида, ранг предохранения от переключателя предела нет чем IP54 |
система блокировки 10.Safety
| 1 | Стопы машины раз отжимая аварийную кнопку, которую нельзя продолжать любой деятельности |
| 2 | Рассеивать вал вращает после подъемов сосуда |
| 3 | Рассеивать стопы вала после того как сосуд получит вниз |
| 4 | Оно останавливает когда электрический ток над объемом |
| 5 | Смеситель, электрический шкаф и пульт управления должны быть электрическим зазмелением |
часть 11.Spare
| s/n | Имя | Спецификации. | Материал | QTY | Примечание |
| 1 | Уплотнение сосуда | Уплотнение L=650 формы t | EPDM | 1 |
