Подробная информация о продукте:
|
| Длина: | 80-200 мм, включая вкладку | ширина: | 50-150 мм, включая воздушный карман |
|---|---|---|---|
| Размеры Д х Ш х В: | 550x440x750 мм (максимальная высота после открытия) | Время цикла: | 0-3 раза можно установить |
| Ход открытия: | 250мм | Время откачки: | 0-60мин можно установить |
| Время стоянки: | 0,1-99S можно установить | Внутренний диаметр вакуумной трубки: | 25 мм, вакуум: 63³/ч (63 м3/ч) |
| Степень вакуума статической коробки: | ≤0,095 МПа (вакуум поддерживается в течение 1 минуты, чтобы обеспечить ≤0,090 МПа) | ||
| Выделить: | Вакуумная камера в сборе с аккумуляторной батареей в сборе,стоячая коробка в сборе с аккумуляторной батареей в мешочке |
||

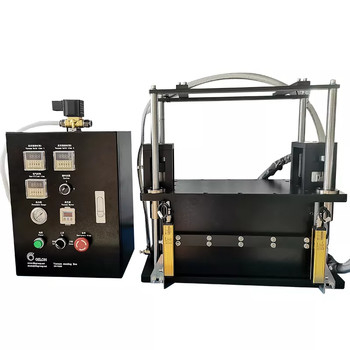

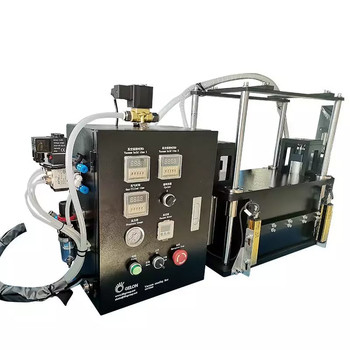

Вакуумная камера для хранения аккумуляторных батарей с мешочком
Я.Функциональный обзор
Это оборудование использует верхнюю полость, чтобы надавить на нижнюю пластину, чтобы сформировать закрытую полость (время может быть установлено) без открытия полости, а затем выполнить вторичный отвод воздуха для создания отрицательного давления -70 кПа и остановить на период время (время может быть установлено), а затем используйте то же действие для третьего вакуума, чтобы достичь отрицательного давления -95 кПа, так что воздух в ячейке удален;два трапециевидных метода вакуумирования предназначены для предотвращения выкачивания большого количества электролита и в то же время.Дайте электролиту полностью впитаться.
IIТехнические параметры
0. Длина: (80-200 мм, включая язычок), ширина: (50-150 мм, включая воздушный карман),
| Нет. | Имя | Технические характеристики |
| 1 | Внутренняя полость | 360Д×280Ш×350В мм |
| 2 | Размер электрической коробки | 300Д×200Ш×400В мм |
| 3 | Скорость квалификации продукта | ≥99,5% |
| 4 | Вместимость |
зависит от вакуумной ситуации (связанной с процесс клиента) |
| 5 | Масса | 87 кг |
| 6 | Интенсивность отказов оборудования | ≤2%/год |
| 7 | Коэффициент использования оборудования | 98% |
| 8 | Входная мощность | АК220В 50ХЗ |
| 9 | Источник входного воздуха | 0,6 МПа-0,8 МПа |
| 10 | Внешний диаметр вакуумной трубки | Φ26мм |
| 11 | Диаметр трубы источника воздуха | Φ8мм |
| 12 | Относительная влажность | 20～90% относительной влажности |
| 13 | Температура окружающей среды | 10～40℃ |
| 14 | Сила | 1,0 кВт |
IV Производительность обработки:
4.1 Для двойных цилиндров сбоку убедитесь, что общая высота после открытия двери не превышает 750 мм.
4.2 Эта машина имеет отдельную конструкцию хоста и блока управления, поэтому машину можно использовать в перчаточном ящике, а также можно разместить на сборочной линии.
4.3 Его можно применять к батареям продуктов с различными характеристиками, а регулировка проста и удобна.
4.4 Верхняя полость приводится в движение цилиндром и направляется четырьмя линейными направляющими втулками, которые могут гибко перемещаться вверх и вниз, а направляющая является точной для обеспечения требований к герметичности продукта.
4.5 В этой машине используется вакуумметр для точного достижения установленного времени.
4.6 Небольшой размер, может сэкономить место;легкий вес, легко носить с собой.Электрическое управление может быть использовано для автоматической работы при движении.
4.7 Степень статического вакуума -30 ~ -95 кПа, статическая герметичность корпуса: падение давления 5 кПа время> 1 мин;
4.8 Время стояния стоячей коробки, степень вакуума, количество раз вакуумной откачки и время выдержки можно установить свободно;
В. Безопасность
Он имеет защитную крышку, так что движущиеся части находятся внутри защитной крышки, а двойная кнопка используется для запуска батареи, чтобы обеспечить личную безопасность при установке батареи.
VI.Безопасность, окружающая среда и другие требования
1. Шум, создаваемый при нормальной работе оборудования, составляет ≤70 дБ (обнаруживается на расстоянии 1 м от оборудования);
2. Требования к несущей способности на единицу площади завода: ≤400 кг/м²;
3. В течение всего производственного процесса следить за тем, чтобы на поверхности элемента не было царапин, повреждений, пятен, складок и электролита;
4. Наклейте различные предупреждающие знаки на части оборудования, которые могут привести к травмам;
5. Оборудование имеет взаимоблокировку между передними и задними действиями в ручном или автоматическом режиме, чтобы избежать опасности неправильной работы;
6. Производство и установка оборудования, такого как вода, электричество, газ и пар, соответствуют национальным стандартам, а использование вакуумных генераторов разрешено.
