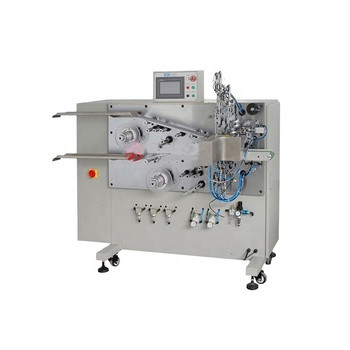

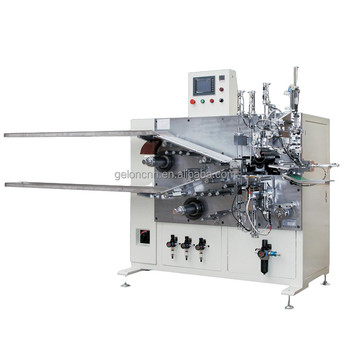

Semi автоматическая машина замотки силы для машины продукции литий-ионного аккумулятора

Машина замотки силы Gelon высококачественная полуавтоматная используемая для машины продукции литий-ионного аккумулятора

Характер продукции

Полуавтоматная машина замотки силы используемая для изготовления литий-ионного аккумулятора

Машина серии 1.GN полуавтоматная обматывая для цилиндра & квадратного ядра клеток.

Функции оборудования: Обматывающ хлопья и разделитель электрода в ядр клетки (цилиндр или квадратные клетки)

2, характеристика оборудования

A. одиночное обматывая ядр и принимать вне обматывая иглу от обеих бортовых структур.

B. кормить хлопья электрода вручную, автоматическая замотка, автоматическая заменяющ иглу, автоматическую придерживается лента клея и автоматический выход законченное ядр клетки;

C. активный unreeling 2 кренов разделителя, с регулируемой постоянн растяжимой силой;

D. Программное обеспечение может быть установило как «катод питаясь сперва», «анод питаясь сперва» или «оба питаться».

E. Смогите обмотать электрод с длиной 1800mm. (Dia ядра. не больше чем 26mm)

F. подача электрода с руководством, напряжение устойчива.

G. скорость замотки устойчива, напряжение ядра устойчива.;

3, индекс технологии

a. Dia. обматывая иглы: φ4 (стандарт), φ3.5;

b. Ширина разделителя: 30 | 60 mm;

c. Ширина электрода: 33 ~60 mm;

d. Длина электрода: 300 ~1500 mm;

e. Dia замотки.: φ14-26mm;

f. Dia разделителя.: φ76mm (3inch), Dia Макс.: φ250mm;

g. Ширина прекращенной ленты: 10 | 40 mm;

h. Прекращенный круг ленты: 0.2-1.5 круга

i. Напряжение разделителя регулируемо.

j. Напряжение электрода катода и анода: принятие ВПТ-сорбирует путь.

k. Обматывая точность: ошибка для разделителя и анода, анода и катода более менее чем ±0.5 mm; (длина электрода чем 500mm).

P.S.: Ширина ±0.1mm <>ошибки электрода;

±0.2mm/500mm ошибки «s» <>электрода гнуть;

±0.2mm ошибки<> turriform разделителя

l. Емкость оборудования: 6 PPM; (Длина электрода<800mm>

m. FTY>98%
